EHM 渣漿泵
EHM系列為懸臂、離心式渣漿泵，適用輸送強磨蝕性或低腐蝕性渣漿，廣泛應用于選礦、冶金、選煤、火電廠、化工、河流疏浚、建材生產等行業。
EHM系列渣漿泵亦可稱為重型渣漿泵，該型號渣漿泵具有較厚的承磨件（即過流件，主要包括渣漿泵葉輪，護套，護板等）并配重型托架，故適于輸送強磨蝕、高濃度渣漿，在泵的最大允許工作壓力范圍內，可以多級串聯使用。

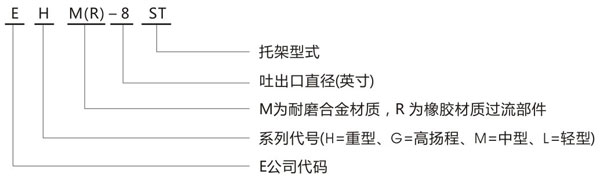

EHM系列渣漿泵型號說明：
EHM系列渣漿泵結構特點
泵頭：

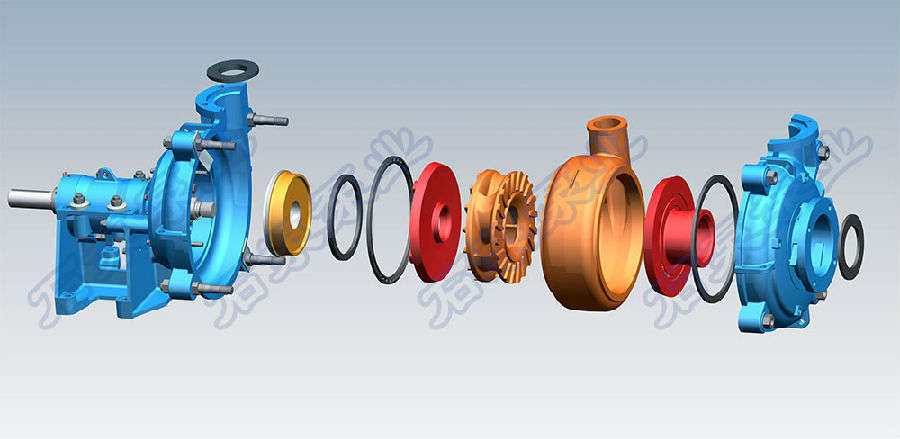

EHM型泵為雙泵殼結構，即泵體、泵蓋帶有可更換的耐磨金屬(高鉻合金)內襯（包括葉輪、護套、護板等）。泵體、泵蓋根據工作壓力采用球墨鑄鐵制造，垂直中開，用螺栓邊接。泵體有止口與托架用螺栓邊接。泵的吐出口可按八個角度旋轉安裝。葉輪前后蓋板帶有背葉片以減少泄漏及提高泵的使用壽命。各型泵進口均為水平方向，從傳動方向看泵為順時針方向旋轉。
渣漿泵軸封（密封）
EHM渣漿泵的軸封型式主要有副葉輪密封和填料密封，副葉輪密封利用葉輪與串聯的副葉輪產生的壓力密封，一般有壓入式給礦的情況下使用，但給礦壓力值不大于泵出口壓力值10%。這種密封形式可不加軸封水（通過泵體上的油杯定期加潤滑脂）、不稀釋礦漿；但將增加功率消耗（一般需增加額定功率的5%左右）。
填料密封是常見的一種軸封形式，適用于各種工況條件，可匹配聚四氟乙烯填料、石墨填料等特殊材質，可用于腐蝕性或高溫條件下。它具有結構簡單、維修方便等優點。但需加軸封水，并應保證足夠的水壓和水量，軸封水水壓為泵出口壓力加35kPa(0.35kg/cm2),軸封水量以托架大小而定，見下表(托架形式參數表)。
渣漿泵也可采用機械密封，密封效果較好，但成本高，須按要求加軸封水。
附：渣漿泵托架形式參數表：
托架形式 | A | B | C | D | E | R | F | G | S | T |
允許配套功率Kw | 7.5 | 15 | 30 | 60 | 120 | 300 | 260 | 600 | 560 | 1200 |
托架重量Kg | 17 | 24 | 45 | 77.5 | 154 | 228 | 555 | 1006 | 546 | 1156 |
軸封水量I/s | 0.15 | 0.25 | 0.35 | 0.55 | 0.70 | 0.70 | 0.70 | 1.20 | 1.20 | 1.60 |
傳動部分：
包括托架和軸承組件：
泵軸直徑大、剛性好、懸臂短、在惡劣的工況下不會彎曲和振動；
軸承根據傳動的功率不同選用重型單列或雙列圓錐滾子軸承及圓柱滾子軸承，能夠承受泵的最大軸向及徑向載荷；
軸承按軸承箱結構可采用油脂潤滑或稀油潤滑；
軸承體兩端有密封端蓋，迷宮套及迷宮環，能有效防止礦漿等污物進入軸承，保證軸承能安全運行，具有較長的壽命。
渣漿泵的傳動方式除直聯傳動外（DC）還有V型三角帶傳動、齒輪減速箱傳動、液力偶合器傳動、變頻驅動裝置、可控硅調速等。
型號 | 允許配帶最大功率P(Kw) | 清水性能 | 葉輪 | |||||
流量Q | 揚程H(m) | 轉速n(r/min) | 最高效率η% | 汽蝕余量NPSH(m) | 葉輪直徑D(mm) | |||
m3/h | I/s | |||||||
EHM-1B | 15 | 12.6-28.8 | 3.5-8 | 6-68 | 1200-3800 | 40 | 2-4 | 152 |
EHM-1.5B | 15 | 32.4-72 | 9-20 | 6-58 | 1200-3200 | 45 | 3.5-8 | 184 |
EHM-2C | 30 | 39.6-86.4 | 11-24 | 12-64 | 1300-2700 | 55 | 4-6 | 214 |
EHM-3C | 30 | 86.4-198 | 24-55 | 9-52 | 1000-2200 | 71 | 4-6 | 245 |
EHM-3D | 60 | |||||||
EHM-4D | 60 | 162-360 | 45-100 | 12-56 | 800-1550 | 65 | 5-8 | 365 |
EHM-4E | 120 | |||||||
EHM-6E | 120 | 360-828 | 100-230 | 10-61 | 500-1140 | 72 | 2-9 | 510 |
EHM-6R | 300 | |||||||
EHM-8ST | 560 | 612-1368 | 170-380 | 11-61 | 400-850 | 71 | 4-10 | 686 |
EHM-10ST | 560 | 936-1980 | 260-550 | 7-68 | 300-800 | 82 | 6 | 762 |
EHM-12ST | 560 | 1260-2772 | 350-770 | 13-63 | 300-600 | 77 | 3-10 | 965 |
EHM-14TU | 1200 | 1368-3060 | 380-850 | 11-63 | 250-550 | 79 | 4-10 | 1067 |
注：1.推薦流量范圍為50%Q≤Q≤110%Q′（Q′相應于最高效率點流量）； 2.NPSH是指最高轉速時，推薦Q點所對應的NPSH值。 | ||||||||

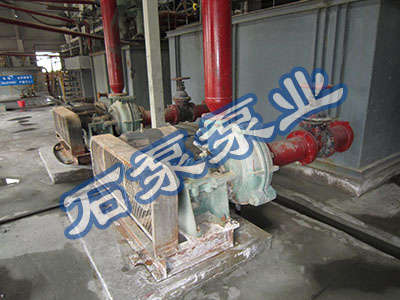

紫金礦業某金銅礦項目一期 EHM-6E渣漿泵

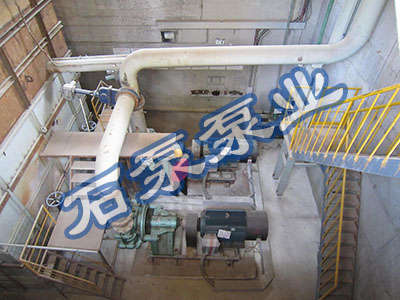

紫金礦業某金銅礦項目一期 EHM-10ST渣漿泵
紫金礦業集團是石泵泵業較早客戶之一，2002年開始與我司合作。經過2年合作，客戶對我公司產品和售后技術服務認可，并于2004年與我司簽訂了產品年度供應商合同。上圖是紫金礦業旗下金銅礦項目現場，圖中我公司工程師為紫金礦業做渣漿泵現場維護指導。
